罗氏线圈电流互感器
关键词：
罗氏线圈电流互感器
1. 产品概述
罗氏线圈电流互感器又叫电流测量线圈、微分电流传感器，是一个均匀缠绕在非铁磁性材料上的环形线圈。输出信号是电流对时间的微分。通过一个对输出的电压信号进行积分的电路， 就可以真实还原输入电流。为适应不同用户的使用要求， 我司又专门开发了专用于罗氏线圈标准信号输出的变送器系列产品。
罗氏线圈的主要应用在电炉、电能质量分析、雷电流检测、脉冲电流检测、工业电表、 电力监控、继电保护、谐波治理、风力发电、焊接、电镀等场合。
2. 罗氏线圈参数
|
型号 |
KH-RL50 |
KH-RL75 |
KH-RL100 |
KH-RL150 |
KH-RL200 |
|
内径 |
50mm |
75mm |
100mm |
150mm |
200mm |
|
截面 |
8mm |
||||
|
信号线长度 |
默认 1.8m，可定制 |
||||
|
额定电流 |
10A~100kA |
||||
|
变比 |
10 mV/kA 50 mV/kA 100mV/kA 50Hz |
||||
|
精度 |
10%~120%时 1% |
||||
|
角差 |
≤0.5° |
||||
|
工作频率 |
50/60Hz |
||||
|
工作温度 |
-30℃ ~70℃ |
||||
|
储存温度 |
-45℃~80℃ |
||||
3. 积分器规格参数
|
型号 |
KH-RJ1 |
KH-RJ3 |
|
相数 |
1 相 |
3 相 |
|
带宽 |
10k-30kHz |
|
|
输出电压 |
AC 100mV~5V 可选 |
|
|
工作电源 |
DC 10~30V 10mA |
|
|
失调电压 |
<3mV |
|
|
精度 |
≤1% |
|
|
响应时间 |
≤100us |
|
|
工作温度 |
-20℃~60℃ |
|
|
储存温度 |
-40℃~70℃ |
|
4. 变送器规格参数
|
型号 |
KH-RB1 |
KH-RB3 |
|
相数 |
1 相 |
3 相 |
|
工作频率 |
50/60Hz |
|
|
输出信号 |
DC: 0-5V 0-10V 0-20mA 4-20mA RS485 可选 |
|
|
工作电源 |
DC 10~30V |
|
|
失调电压 |
<3mV |
|
|
精度 |
≤1% |
|
|
响应时间 |
≤100ms |
|
|
工作温度 |
-20℃~60℃ |
|
|
储存温度 |
-40℃~70℃ |
|

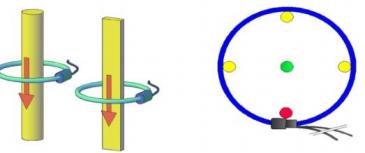

5. 安装示意图
|
颜色 |
位置 |
误差 |
|
绿色 |
线圈中心 |
±1% |
|
黄色 |
|
±1.5% |
|
红色 |
结合处 |
±2% |
6. 积分器接线示意图
一相积分器 KH-RJ1
三相积分器 KH-RJ3
上端子
|
端子名称 |
R1+ |
R2+ |
R3+ |
R- |
GND |
|
接线定义 |
第一相正端 |
第二相正端 |
第三相正端 |
三相负端 |
三相屏蔽地 |
下端子
|
端子名称 |
V1 |
V2 |
V3 |
GND |
P+ |
|
接线定义 |
第一相输出 |
第二相输出 |
第三相输出 |
供电地 |
供电正端 |
7. 变送器接线示意图
一相变送器
上端子
|
端子名称 |
R0+ |
|
R0- |
GND |
|
|
接线定义 |
正端 |
NC |
负端 |
屏蔽地 |
NC |
下端子
|
端子名称 |
V+ |
GND |
|
OUT1 |
OUT2 |
|
接线定义 |
供电正端 |
供电地 |
NC |
输出 1 |
输出 2 |
OUT1 与 OUT2 的定义跟变送器的输出关系
|
变送器输出 |
OUT1 |
OUT2 |
|
0-5V/0-10V |
Vout 电压输出 |
GND 接地 |
|
0-20 mA /4-20mA |
Iout 电流输出 |
GND 接地 |
|
RS485 |
A 差分正端 |
B 差分负端 |
8. RS485 通讯协议
变送器的RS485接口支持 ModBus协议，串口配置上只支持无校验，8个数据位和 1 个停止位。串口速率 1200-115200 可配。
具体通讯地址表如下：
系统参数区（03H 和 10H 功能码）
|
序号 |
变量 |
地址 |
读写 |
字节 |
单位 |
数据类型 |
备注 |
|
1 |
模块型号 |
00H |
R |
2 |
|
UINT16 |
默认： |
|
2 |
固件版本 |
01H |
R |
2 |
|
UINT16 |
默认 0x0100，解析为 V1.00 |
|
3 |
量程 |
02H |
R |
2 |
A/V |
UINT16 |
默认 0x0005，解析为 5A |
|
4 |
输入模式 |
03H |
R |
2 |
|
UINT16 |
默认 0x0001， 高字节输入类型 0：电流， 1：电 压； 低 字 节 为 单 位 ： 0:mA 1:A |
