KH/CGQ-9C1D微电流传感器 漏电直流电流传感器直流泄漏电流传感器
关键词：
KH/CGQ-9C1D微电流传感器 漏电直流电流传感器直流泄漏电流传感器
产品概述
- 工作原理 ：采用磁调制原理
- 产品用 途 ：用于测量直流泄露电流，各种微小直流电流以及直流高压测量
- 产品优势 ：最佳的性能/价格比，高稳定性，体积小，重量轻，可拆卸对 开结构，安装简便，穿孔输入，无插入损耗
- 产品应用：漏电检测系统，线路检测，讯号系统，电流差值测量，绝缘检测，高压测量

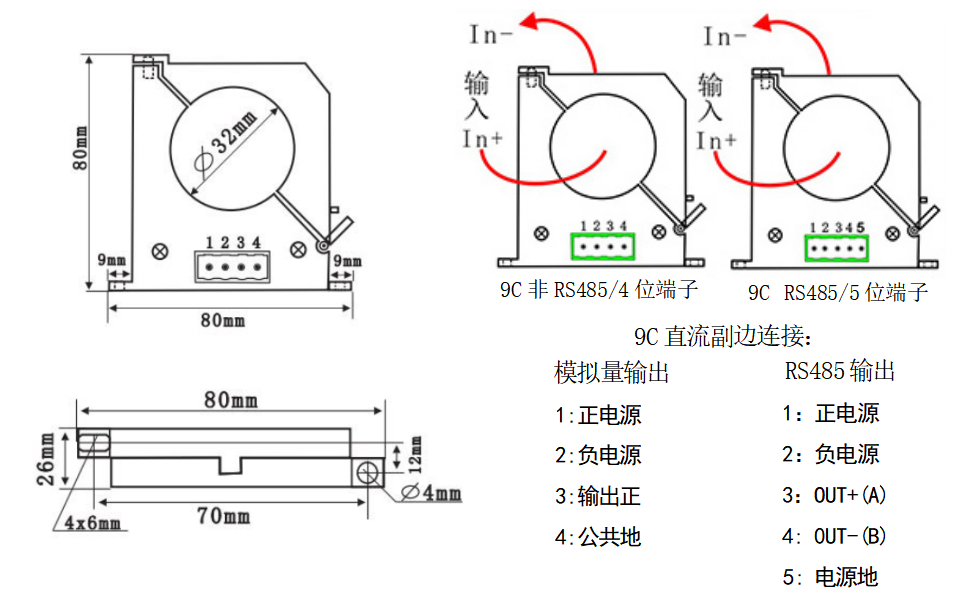

外形尺寸及接线定义图

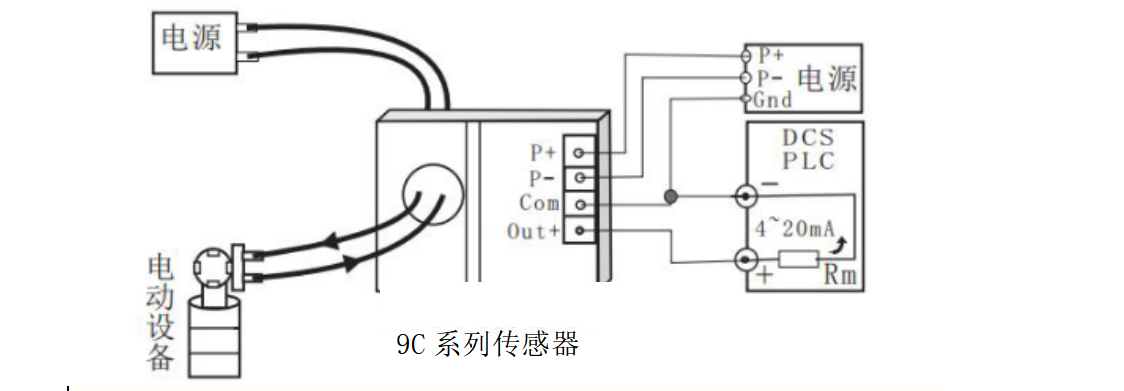

示例一：监测设备接地线上的泄漏电流
示例二：通过监测设备供电电源线上电流差值来确定设备泄漏电流大小

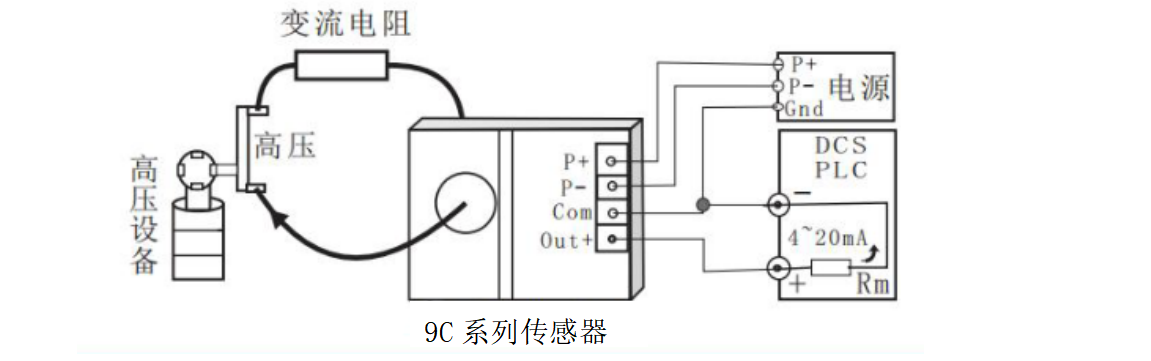

示例三：绝缘高压监测
即在高压二端串接变流电阻，使其 高压转变为微小的电流 (mA级 ) , 通过漏电流传感器监测出该微小电 流值，由欧姆定律即知：
U高压=R变流电阻XI 微小电流
技术参数
性能参数 |
原边额定电流 |
5mA,10mA,20mA,50mA,100mA,200mA,500mA,800mA,1000mA,1200mA,用户指定 |
||
|
额定输出 |
DC4V,DC5V,DC0~20mA,DC4~20mA,RS485,用户指定 |
|||
|
辅助电源 |
直流 DC±12V;DC±15V;只能用双电源；用户指定 |
|||
|
负载能力 |
电压输出-5mA; 电流输出-6V |
线性度 |
0.2% |
|
|
准确度 |
1.0% |
隔离耐压 |
3kV/50Hz,2mA, 1Min |
|
|
频带宽度 |
DC |
失调电压 |
≤50mV |
|
|
消耗电流 |
＜20mA+输出电流 |
响应时间 |
<300mS |
|
|
工作温度 |
-20℃~+80℃ |
储存温度 |
-25℃~+85℃ |
|
|
使用 |
当原边电流沿传感器箭头方向流动时，在输出端获得正向电流 |
|||
