KH CGQ-I-91 母线式开口霍尔直流传感器
关键词：
KH CGQ-I-91 母线式开口霍尔直流传感器
产品概述
KH/CGQ-IK 91系列霍尔电流传感器的初级、次级之间是绝缘的，用于测量直流、交流和脉冲信号。该传感器采用直测式霍尔检测原理工作。原边电流产生的磁通量聚集在磁电路中，并由霍尔器件检测出霍尔电压信号，经过放大器放大，该电压信号精准的反应原边电流。
产品特点
▶ 可测交流、直流和脉冲信号
▶ 抗外界干扰强，共模抑制比大
▶ 低温漂、响应时间快、频带宽
▶ 穿孔结构，无插入损耗
▶ 对开式结构，安装简便
应用范围
▶ 变频调速系统
▶ 电焊机，电化学，电源监控
▶ 电力机车，电机启动保护

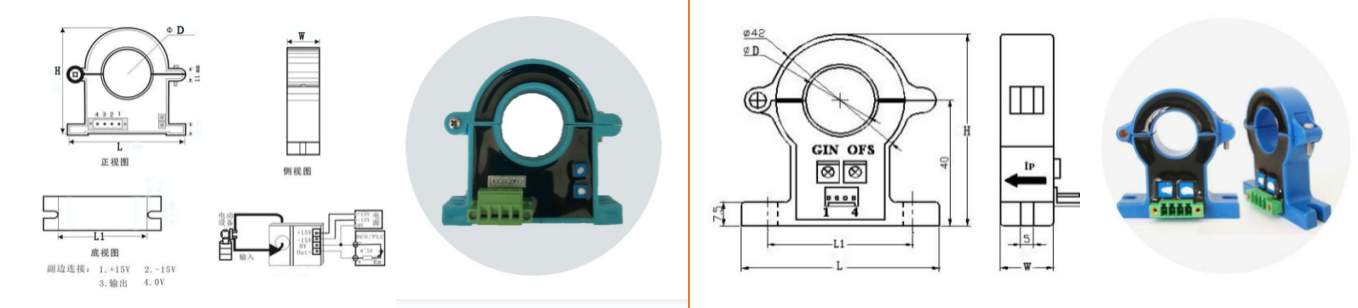

外形尺寸图及选型表
|
序号 |
外形图 |
型号 |
外形尺寸（mm） |
输入范围A （可指定） |
输出范围 （可指定） |
||||
|
孔D |
L长 |
W宽 |
H高 |
L1内长 |
|||||
|
1 |
|
KH/CGQ911L1 |
38 |
97 |
27 |
87 |
74 |
1~630A |
|
|
2 |
KH/CGQ911L2 |
49 |
138 |
25 |
120 |
113 |
1~1600A |
||
|
1 |
|
KH/CGQ911L3 |
21 |
60 |
16 |
61.5 |
48 |
1A~100A |
|
|
2 |
KH/CGQ911L4 |
29 |
73 |
16 |
67.5 |
65 |
1A~150A |
||
|
3 |
KH/CGQ911L5 |
35 |
78 |
17 |
84 |
70 |
1A~200A |
||
|
注意事项：使用时严禁二次开路，否则易产生高电压 |
|||||||||
性能参数
|
性能参数 |
型号 |
φ38 KH/CGQ911L1 |
φ49 KH/CGQ911L2 |
φ21 KH/CGQ911L3 |
φ29 KH/CGQ911L4 |
Φ35 KH/CGQ911L5 |
||
|
原边额定电流 |
50A;100A;200A；500A；800A；1000A |
50A;100A;200A；500A；800A；1000A；2000A |
50A;100A;200A；500A； |
50A;100A;200A；500A；600A |
50A;100A;200A；500A；600A;800A |
|||
|
原边测量范围 |
100A;200A;400A；800A；1000A；1200A;1500A;2000A |
|||||||
|
额定输出 |
1V;2V;5V;DC0~20mA;DC4~20mA;用户指定 |
|||||||
|
辅助电源 |
DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,DC±15V;用户指定 |
|||||||
|
负载能力 |
电压输出：5mA；电流输出：6V |
线性度 |
0.5% |
|||||
|
准确度 |
1.0 |
隔离耐压 |
3kV/50Hz,1Min |
|||||
|
失调电压 |
≤20Mv |
温度漂移 |
≤0.1%/℃ |
|||||
|
频带宽度 |
DC~20KHz |
di/dt跟随 |
>50A/uS |
|||||
|
消耗电流 |
≤25mA |
响应时间 |
<20uS |
|||||
|
工作温度 |
-10℃~+70℃ |
储存温度 |
-25℃~+85℃ |
|||||
|
使用说明 |
●当待测电流从传感器穿过，即可在输出端测得电压大小。（错误的接线可能导致传感器损坏） ●可按用户需求定制不同额定输入电流和电压的传感器。 ●当原边电流沿传感器箭头方向流动时,在输出端获得正向电流,原边母排温度不得超过80℃。 |
|||||||
