KH CGQ-I-9E铜排式开口霍尔直流传感器 霍尔电流传感器 霍尔传感器
关键词：
KH CGQ-I-9E铜排式开口霍尔直流传感器 霍尔电流传感器 霍尔传感器
产品概述
本产品可将单相交流电流隔离转换为标准直流模拟信号输出；
该产品采用专用电量测量芯片，24位高精度AD交流采样，交流真有效值测量方式，专业MCU数字校准与处理，具有高精度、高隔离、性能稳定、抗干扰能力强等特点。

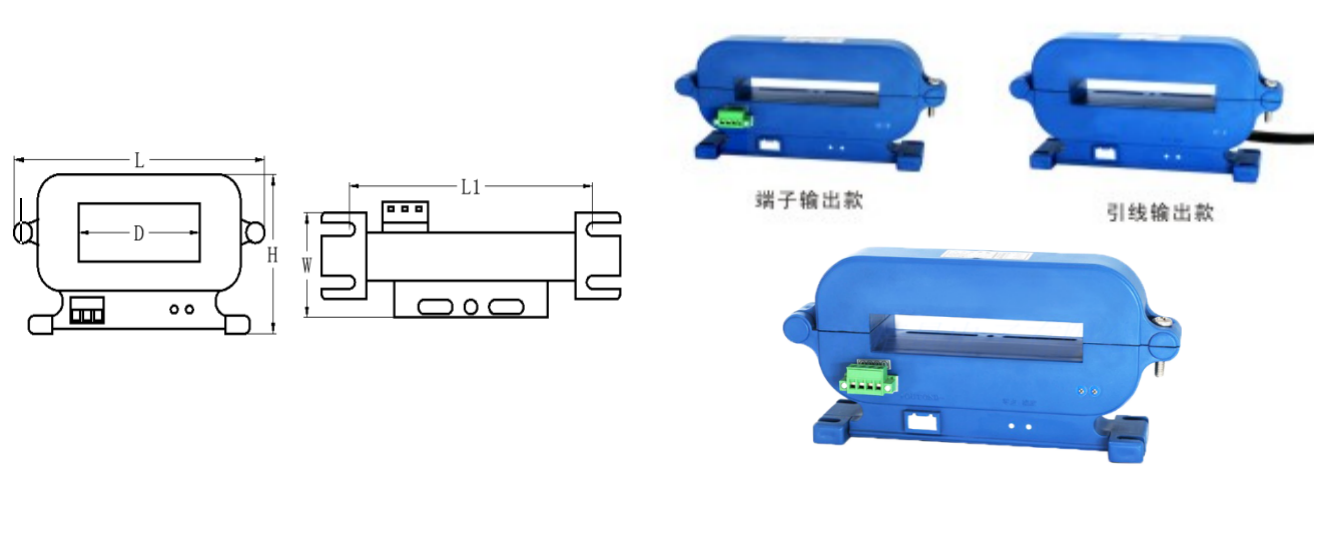

尺寸及规格表
|
序号 |
外形尺寸（mm） |
输入范围A （可指定） |
输出范围 （可指定） |
|||||
|
孔D |
A长 |
B宽 |
H高 |
F安装距 |
安装孔 |
|||
|
1 |
52*22 |
125 |
47 |
88 |
110 |
10*5 |
5~1200A |
|
|
2 |
82*22 |
170 |
49 |
101 |
128 |
10*5 |
5~1500A |
|
|
3 |
122*22 |
228 |
53 |
111 |
174 |
10*5 |
50~1800A |
|
|
4 |
182*44 |
252 |
82 |
140 |
200 |
10*5 |
50~3000A |
|
|
注意事项：使用时严禁二次开路，否则易产生高电压 |
||||||||
技术参数
|
性能参数 |
原边额定电流 |
50A;100A;500A;1000A;1500A; 2000A;2500A;3000A;用户指定 |
||
|
原边测量范围 |
100A；200A；400A；600A |
|||
|
额定输出 |
1V;4V;5V;0~20mA;4~20mA;用户指定 (跟随输出/平均值输出/真有效值输出） RS485输出 |
|||
|
工作电压 |
±12V；±15V;+12V;+15V;+24V; +5V;+3.3V;220V;110V;用户指定 |
|||
|
负载能力 |
电压输出：5mA 电流输出：6V |
线性度 |
0.5% |
|
|
精度等级 |
0.5 |
隔离耐压 |
3kV/50Hz,2mA,1Min |
|
|
失调电压 |
≤20Mv |
温度漂移 |
≤0.1%/°C;≤200PPM/°C(补偿后） |
|
|
频带宽度 |
DC~1KHz |
di/dt跟随 |
>50A/μS(跟随输出） |
|
|
消耗电流 |
＜25mA+输出电流 |
响应时间 |
＜20μS(跟随输出）；200mS(平均值；真有效值输出） |
|
|
工作温度 |
-10℃~+70℃ |
储存温度 |
-25℃~+85℃ |
|
